Malha de Cabo de Aço Inoxidável

Características

Vantagens:

(1). Leveza, alta resistência, sem ferrugem, boa flexibilidade, resistência à fadiga, resistência ao impacto, força de ruptura; estrutura global robusta, vida útil superior a 30 anos.

(2). A malha de aço inoxidável é resistente às intempéries, extremamente durável e praticamente não necessita de manutenção. É adequada para aplicações internas e externas.

Multiuso:

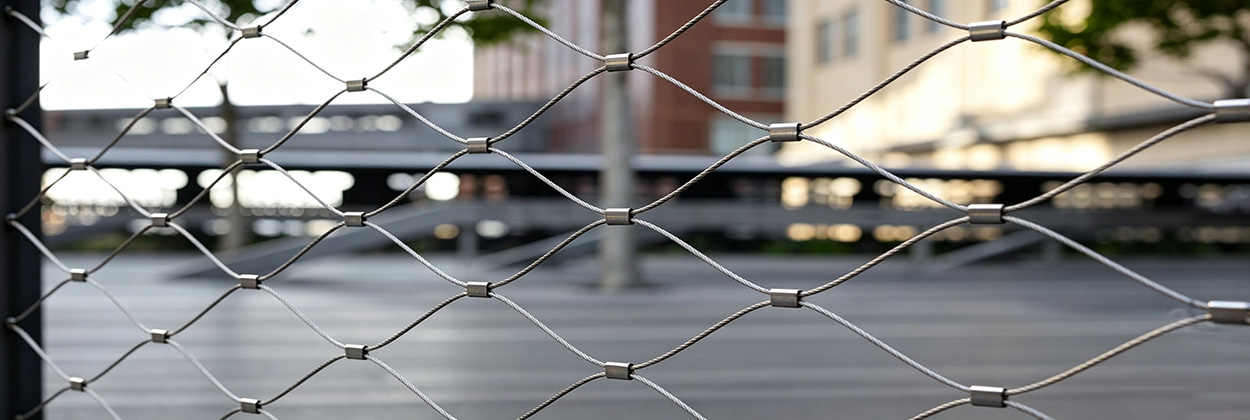

A malha de cabo de aço inoxidável possui ampla variedade de aplicações, como enchimento de guarda-corpos de escadas, cercas, recintos de zoológicos, paredes verdes, proteção de clarabóias, redes anti-queda, proteção de pontes, proteção de máquinas, entre outras.

Sua maior vantagem é a estrutura delicada. Principalmente em recintos ou redes de proteção para animais de zoológicos, o comprometimento visual causado pela barreira inevitável é mínimo. Impede eficazmente a mordedura de roedores e outros animais, proporcionando um ambiente seguro e confortável para os animais.

Breve Introdução

Material: Aço inoxidável tipo 304, 316.

●A diferença reside na composição de níquel, que influencia a resistência à oxidação e a resistência à tração, além de estar relacionada às condições climáticas.

● Caso esteja em região costeira (oceânica), recomendamos o uso de aço inoxidável 316 ou 316L, que apresentam maior resistência à oxidação; para demais casos, o aço 304 pode ser utilizado.

Grupos de materiais	Norma nacional			Tabela de ligas principais Composição típica				Tipo	Designação antiga
Designação de malha Webnet Componentes	Europeu EN 10088-3	US AISI	Francês AFNOR	C	Cr	Ni	Div
Grupo AISI 304	1.4301 X5CrNi18-10	304	Z6CN18-09	0.07	18	9	—	Austenita	V2A
Grupo AISI 316	1.4401 X5CrNiMo17-12-2	316	Z6CND17-11	0.07	18	10	Mo	Austenita	V4A
Grupo AISI 316	1.4404 X2CrNiMo17-12-2	316L	Z3CND17-11-02	0.03	17	11	Mo	Austenita	V4A
Grupo AISI 316	1.4408 GX5CrNiMo19-11-2	316	—	0.07	19	10	Mo	Austenita	V4A
Grupo AISI 316	1.4435 X2CrNiMo18-14-3	316L	Z6CND18-14-03	0.03	18	12	Mo	Austenita	V4A
Grupo AISI 316	1.4436 X3CrNiMo17-13-3	316	Z6CND17-12	0.07	18	12	Mo	Austenita	V4A
Grupo AISI 316	1.4571 X6CrNiMoTi17-12-2	316Ti	Z8CNDT17-12	0.10	18	10	Ti	Austenita	V4A
Observação:: V2A: De fácil usinagem e resistente à corrosão; V4A: À prova de ácidos e de alta resistência.

Tipos de Malha de Cabo de Aço Inoxidável

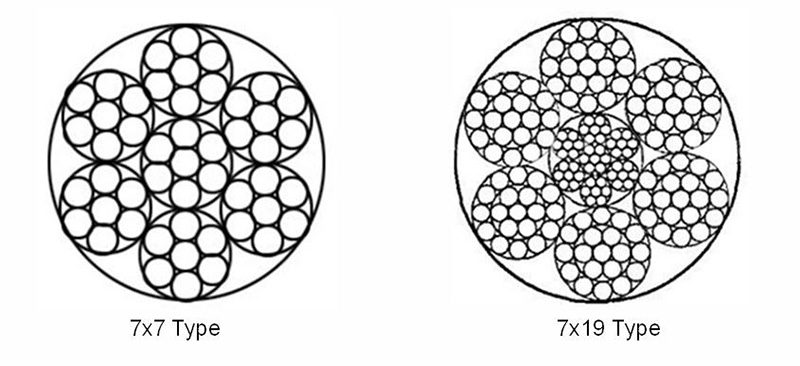

Estrutura do Cabo de Aço

A diferença reside na flexibilidade da malha, enquanto a resistência à tração se mantém inalterada.

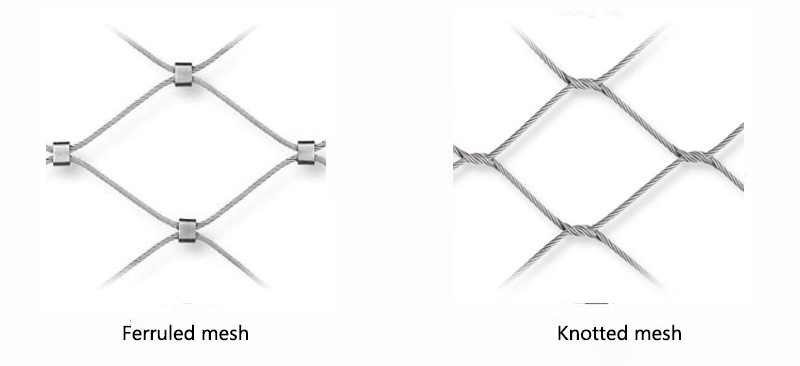

Tipo de Webnet

A malha com buchas metálicas possui as mesmas propriedades físicas da malha com nós, sendo a única diferença o tipo de união. Seus cabos de aço são unidos por buchas metálicas fabricadas em aço inoxidável da mesma liga.

Especificação da Malha de Cabo de Aço Inoxidável

Especificações da Malha de Cabo de Aço Inoxidável
d（mm）	1.2	1.5	2	3	4	1.5	2
Material	1.4401 AISI 316
Construção	7x7	7x7	7x7	7x19	7x19	7x7	7x7
F (kn)	0.785	1.864	2.24	4.69	8.34	1.864	2.24
S(N/mm2)	1770	1770	1570	1570	1570	1770	1570
Tipo	Buchas
Material	1.4401 AISI 316
F1(kn)	0.10	0.18	0.30	0.50	0.65	0.80	1.40
F2(kn)	1.239	1.850	2.911	3.842	>5.00	2.269	3.438
MWxMH(mm)	Peso (kg) por m² de acordo com o diâmetro do cabo (d)
25x43	1.21	2.38
30x52	0.89	1.74
35x61						1.17
40x69	0.56	1.11	2.12	3.81		0.96	1.82
50x87	0.39	0.79	1.5	2.75		0.70	1.31
60x104	0.3	0.61	1.14	2.13		0.55	1.01
70x121	0.24	0.49	0.91	1.73	3.23	0.45	0.82
80x139	0.20	0.41	0.76	1.45		0.37	0.68
100x173		0.31	0.56	1.08	2.00	0.28	0.51
120x208		0.24	0.44	0.86		0.23	0.40
140x242		0.20	0.36	0.71	1.31	0.19	0.33
160x277		0.17	0.30	0.61		0.16	0.28
180x312		0.15	0.26	0.53		0.14	0.25
200x346		0.13	0.23	0.47	0.85
F	Resistência à tração mínima dos cabos
S	Resistência nominal dos fios individuais

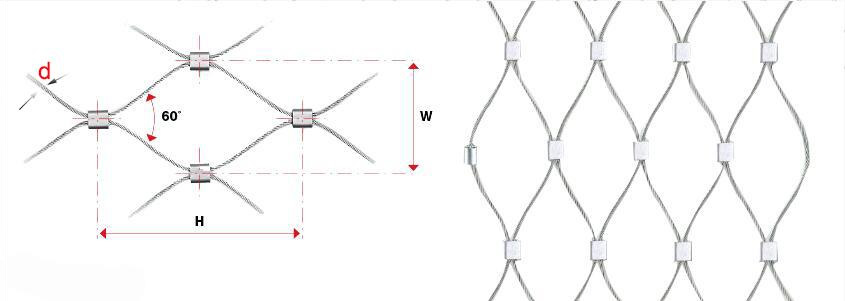

MWxMH	Com ângulo interno de 60 graus

W = Largura da abertura

H = Altura da abertura

d = Diâmetro do cabo

Para fins de medição, considera-se que a malha com buchas é esticada de forma a criar um ângulo de 60° na parte superior e inferior do losango.
